正点原子 I.MX6ULL MINI 开发板学习笔记：Linux 驱动架构详解——编译、树内树外与运行时效果

这是 Linux 驱动小系列的总结篇。前三篇把 LED 驱动从内核模块写到 misc 设备，属于“会用”；这篇把背后的架构讲透：驱动到底怎么编译、内核树内和树外两种方式的区别、以及驱动里每个操作在系统跑起来之后到底产生了什么效果。内容整理自我的学习笔记（note.pdf）和实际工程 code/2026/20260803。

1. 驱动代码到底怎么编译的？

不管哪种方式，最终都靠内核的 kbuild 系统。核心就三个文件的关系：

• Kconfig：定义 menuconfig 里的选项（如 CONFIG_MYMODULE），三态 y/m/n——y 编进内核，m 编成模块，n 不编；
• .config：menuconfig 的选择结果，保存在源码顶层；
• Makefile：按 obj-$(CONFIG_XXX) += xxx.o 组织编译——CONFIG_XXX=y 展开成 obj-y（编进 zImage），=m 展开成 obj-m（编成 .ko）。

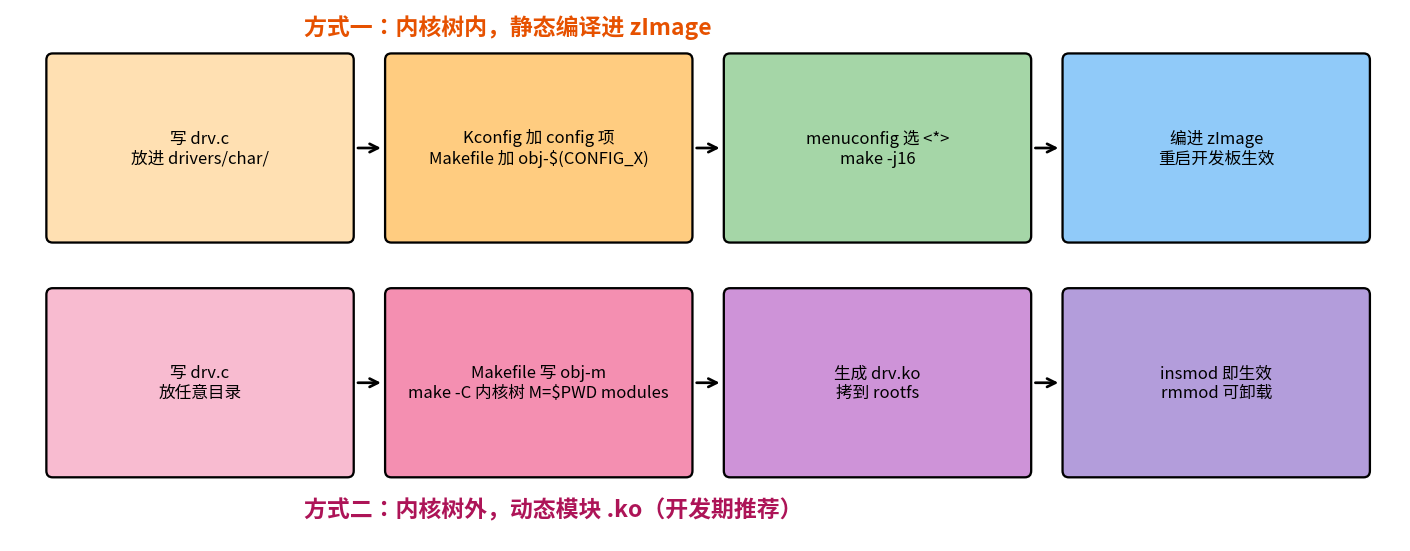

所以“编译驱动”本质上就是：让 kbuild 在处理你的 Makefile 时，把你的 .o 挂到 obj-y 或 obj-m 后面。树内树外只是达成这件事的两条路。

2. 方式一：内核树内写驱动（编进 zImage）

把驱动源码直接放进内核源码树，以 drivers/char/ 下新建 myhello.c 为例：

#include <linux/init.h>
#include <linux/module.h>

static int __init mymodule_init(void)
{
    pr_info("i'm coming....,mymodule_init ok\n");
    return 0;
}
static void __exit mymodele_exit(void)
{
    pr_info("mymodule_init byebye\n");
    return;
}
module_init(mymodule_init);
module_exit(mymodele_exit);
MODULE_LICENSE("GPL");

然后改同目录的两个文件，让 kbuild 认识它：

# drivers/char/Kconfig 里加：
config MYMODULE
    tristate "mymodule inner kernel test"   # 三态：Y 编进内核 / M 编成模块 / N 不编
    default y
    help
      driver test kconfig makefile

# drivers/char/Makefile 里加：
obj-$(CONFIG_MYMODULE) += myhello.o

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig   # 找到该选项选 <*>
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j16         # zImage 变大，包含驱动

选 <*> 时驱动直接编进 zImage，开发板必须重启、跑新内核后才生效；选 <M> 则编成 myhello.ko。树内方式适合最终产品，开发调试期太慢。

3. 方式二：内核树外写驱动（.ko，开发期推荐）

代码放在内核源码之外的任意目录，借内核树的 kbuild 来编译。前提是内核源码已经完整编译过一遍（否则缺中间文件）。drv/Makefile：

KER_DIR := /home/linux/imx6ull/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek
CUR_DIR := $(shell pwd)
TARGET  ?= drv

obj-m        = $(TARGET).o      # obj-m：编成 $(TARGET).ko
$(TARGET)-y := drv.o            # 模块名和源文件名不同时，指定模块由哪些 .o 组成

all:
	$(MAKE) -C $(KER_DIR) M=$(CUR_DIR) modules
	cp $(TARGET).ko ~/nfs/rootfs

• make -C $(KER_DIR)：先进入内核源码目录，用它的顶层 Makefile 启动 kbuild；
• M=$(CUR_DIR)：告诉 kbuild 回到当前目录读这里的 Makefile，把 obj-m 列出的目标编成模块；
• 加载卸载：insmod drv.ko / rmmod drv，lsmod 或 ls /sys/module 查看已加载模块；
• KER_DIR 的内核版本必须与开发板运行的内核一致，否则 insmod 报 vermagic 不匹配（Invalid module format）。

4. 两种方式对比

5. module_init 在两种编译下有什么不同？

同一个 module_init，两种编法执行时机完全不同：编成模块时，它把 init 函数登记为模块入口，insmod 时调用；编进 zImage 时，module_init 展开成 __initcall，函数指针被放进内核镜像的 initcall 段。内核启动流程（系统移植篇讲过）start_kernel → rest_init → kernel_init → do_basic_setup 里会执行 do_initcalls，按级别依次调用所有 initcall——树内驱动就是在这一刻完成初始化的，不需要任何人工加载动作。

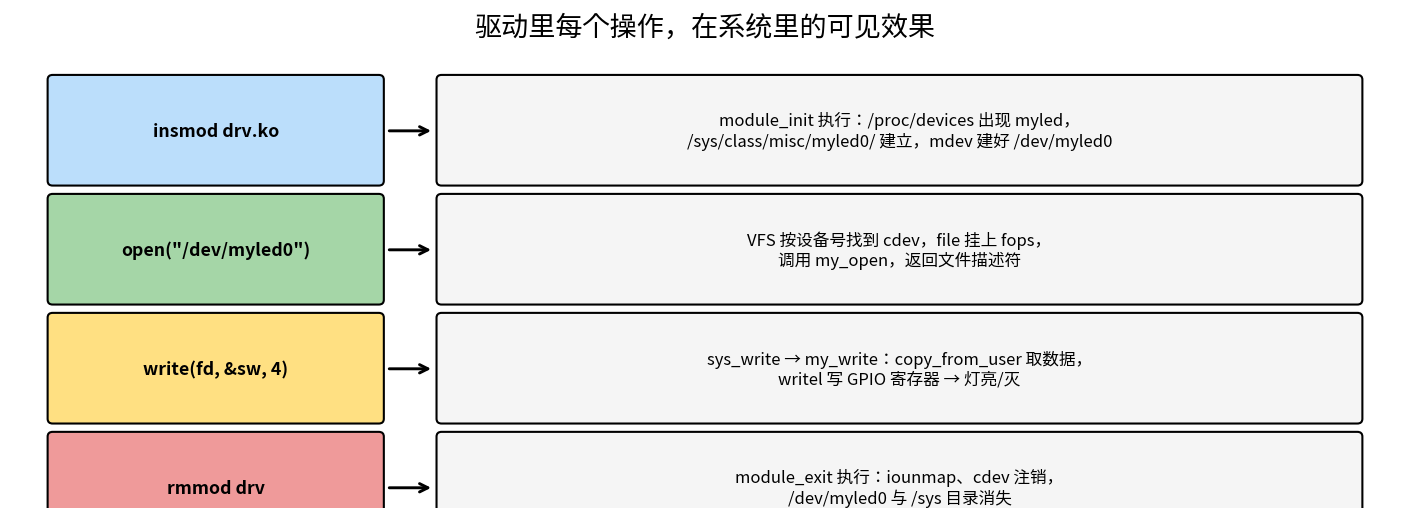

6. 驱动每个操作，系统跑起来后的实际效果

以 misc 版 LED 驱动为例，把每一步和系统里能看到的现象一一对应：

1. insmod drv.ko：内核把模块代码映射进内核空间，执行 module_init 注册的 mydrv_init。此后：/proc/devices 里出现 myled（主设备号 10）；/sys/class/misc/myled0/ 目录建立；内核发出 uevent，mdev 收到后创建 /dev/myled0；ioremap 建立 GPIO 寄存器的页表映射；LED 被初始化成熄灭状态。
2. open("/dev/myled0")：VFS 按设备节点里的设备号找到注册的 cdev，给 file 结构体挂上我们的 file_operations，调用 my_open，返回 fd。之后这个 fd 的所有操作都直达驱动的 fops。
3. write(fd, &sw, 4)：sys_write → fops->my_write → copy_from_user 把用户态的 sw 拷进内核 → readl/writel 操作 GPIO1_DR 的 bit3 → 灯亮或灭。dmesg 能看到驱动的 pr_info 打印。
4. cat /sys/class/misc/myled0/led_status：不经过 fops，走的是 sysfs 属性——内核调用 my_show，把 "LED_OFF\n" 填进 buf 返回给 cat。
5. rmmod drv：执行 mydrv_exit，按反序释放：删 sysfs 属性 → iounmap → misc_deregister。/dev/myled0 和 /sys/class/misc/myled0/ 同时消失，/proc/devices 条目移除；此后再 open /dev/myled0 直接失败。

理解这条链之后，“写驱动”就不再神秘：驱动就是往内核的各张表里登记自己的函数，系统运行中由内核在合适的时机回调。

总结

到这里，无设备树阶段的驱动开发就闭环了。接下来的方向是设备树（pinctrl/gpio 子系统）、中断、并发控制，笔记会继续更新。
