正点原子 I.MX6ULL MINI 开发板学习笔记：misc 设备——字符设备驱动的快捷方式
上两篇分别用手动 mknod 和 class_create+device_create 注册字符设备，调用链一长串。这篇用 misc（混杂）设备 一步搞定。代码来自实际工程 code/2026/20260803/05_misc_led，已验证可用。
1. 完成什么实验？
用 misc_register 重写 LED 驱动：一步完成设备号分配、字符设备注册、/dev/myled0 节点创建，同时保留上一篇的 sysfs 属性 led_status。
2. 什么是 misc 设备？
misc（混杂）设备是 Linux 给“不好归类的小字符设备”准备的快捷框架：所有 misc 设备共用主设备号 10，次设备号可以指定或用 MISC_DYNAMIC_MINOR 动态分配。注册后自动出现在 /sys/class/misc/ 下，/dev 节点由 mdev 自动创建。它底层仍然封装了 cdev 那一套，只是内核帮你把活干完了。
3. 关键代码
misc 设备对象把名字、次设备号、file_operations 打包在一起：
static struct file_operations fops = {
.owner = THIS_MODULE,
.open = my_open,
.release = my_release,
.read = my_read,
.write = my_write,
};
/* misc 设备对象：MISC_DYNAMIC_MINOR 表示次设备号动态分配（主设备号固定 10），
* name 决定 /dev 节点名，fops 挂接文件操作集 */
struct miscdevice misc_dev = {
.minor = MISC_DYNAMIC_MINOR,
.name = DEVICE_NODE, /* "myled0" */
.fops = &fops,
};init 里一条语句替代了之前的一整串：
/* 注册 misc 设备：一步完成设备号分配（主 10）+ /dev/myled0 节点 +
* /sys/class/misc/myled0/ 目录，成功后次设备号写回 misc_dev.minor */
ret = misc_register(&misc_dev);
if (ret)
{
pr_err("misc_register error : %d\n", ret);
return ret;
}
/* ... ioremap 四个寄存器（每个都检查 NULL，失败 goto 倒序释放）、配置 GPIO1_IO03 输出、默认关灯，与前两篇相同 ... */
pr_info("主设备号:%d, 次设备号:%d\r\n", 10, misc_dev.minor);
/* sysfs 属性挂在 misc 设备自己的 device 上：
* /sys/class/misc/myled0/led_status；失败跳倒序释放链 */
ret = device_create_file(misc_dev.this_device, &attr);
if (ret)
goto fail_unmap_pdata;
return 0;
/* 倒序释放链：ioremap 失败也会跳到这里 */
fail_unmap_pdata:
iounmap(pdata);
fail_unmap_pdir:
iounmap(pdir);
fail_unmap_ppad:
iounmap(ppad);
fail_unmap_pmux:
iounmap(pmux);
fail_misc:
misc_deregister(&misc_dev);
return ret;/* exit：反序释放 */
device_remove_file(misc_dev.this_device, &attr);
iounmap(pmux); iounmap(ppad); iounmap(pdir); iounmap(pdata);

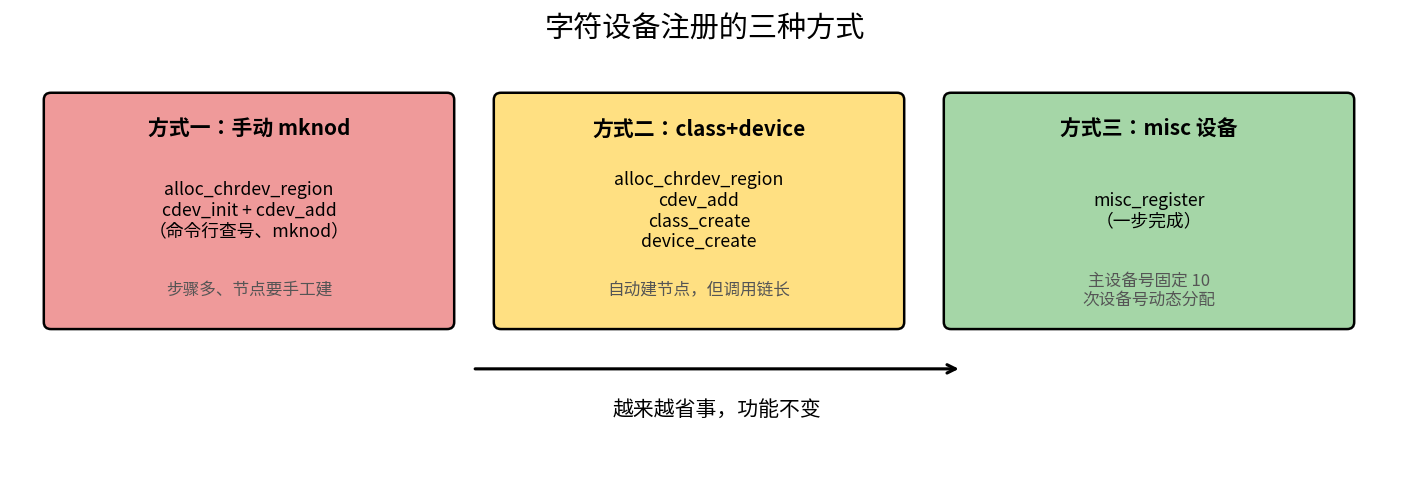

misc_deregister(&misc_dev); /* 注销后 /dev/myled0 一并删除 */4. 三种注册方式对比
| 项目 | 手动 mknod | class+device | misc 设备 |
|---|---|---|---|
| 设备号 | 动态申请，需先查询 | 动态申请 | 主设备号固定 10，次设备号动态 |
| /dev 节点 | 手动 mknod | mdev 自动 | mdev 自动 |
| sysfs 位置 | 无 | /sys/class/led/ | /sys/class/misc/ |
| 注册调用 | 2 步 + 命令行 | 4 步 | 1 步 |
| 适用场景 | 学习原理 | 需要自定义类名 | 简单小设备（推荐） |
5. 关键点说明
- minor 写回：misc_register 成功后会把实际分配到的次设备号写进 misc_dev.minor，所以打印设备号要在注册之后。
- this_device：misc 注册后 misc_dev.this_device 指向内核创建的 device，sysfs 属性就挂在它上面。
- 本质没变：misc 底层仍是字符设备 + cdev，应用层 open/read/write 的路径和前两篇完全一样。
- goto 错误处理：更新后的工程代码里，ioremap 和 device_create_file 失败都会跳到倒序释放链，最末的 fail_misc 负责 misc_deregister，不会残留设备节点。
- 别滥用：主设备号 10 是共享资源，正经的大类设备（input、framebuffer 等）都有自己的框架，misc 适合 LED、蜂鸣器这类小设备。
6. 实验现象
# insmod drv_led.ko 之后：
dmesg | tail -3 # 主设备号:10, 次设备号:55（动态分配，数值可能不同）
ls /dev/myled0 # 节点已自动存在
ls /sys/class/misc/myled0/ # 能看到 led_status
cat /sys/class/misc/myled0/led_status # LED_OFF
echo 0 > /sys/class/misc/myled0/led_status # 灯亮
rmmod drv_led # /dev/myled0 和 /sys/class/misc/myled0/ 同时消失总结
| 问题 | 答案 |
|---|---|
| misc 设备主设备号？ | 固定 10，次设备号动态分配 |
| 注册/注销函数？ | misc_register / misc_deregister |
| /dev 节点还要 mknod 吗？ | 不要，mdev 自动创建 |
| sysfs 属性挂哪？ | misc_dev.this_device 上，/sys/class/misc/ 下 |
| misc 底层是什么？ | 还是字符设备 cdev 框架的封装 |
三篇下来，LED 驱动从手动 mknod 一路简化到 misc_register。下一篇是总结篇《Linux 驱动架构详解》：把驱动怎么编译（树内 zImage vs 树外 .ko）、每个操作在系统运行后到底产生了什么效果，从头到尾串一遍。
